بلبرینگ شیار عمیق: راهنمای جامع انواع، کاربردها و نگهداری

مقدمه ای بر بلبرینگ های شیار عمیق

در دنیای مهندسی مکانیک و ماشین‌های دوار، تعداد کمی از قطعات به اندازه‌ای اساسی و پرکاربرد هستند. بلبرینگ شیار عمیق . این قهرمانان ناشناخته حرکت، جدایی ناپذیر از دستگاه های بی شماری هستند، از لوازم خانگی ساده گرفته تا سیستم های پیچیده هوافضا. به دلیل سادگی، تطبیق پذیری و کارایی خود شناخته شده اند، بلبرینگ شیار عمیق رایج ترین نوع هستند بلبرینگ عنصر نورد ، کلاسی از اجزای مکانیکی که برای کاهش اصطکاک و تحمل بارها طراحی شده است.

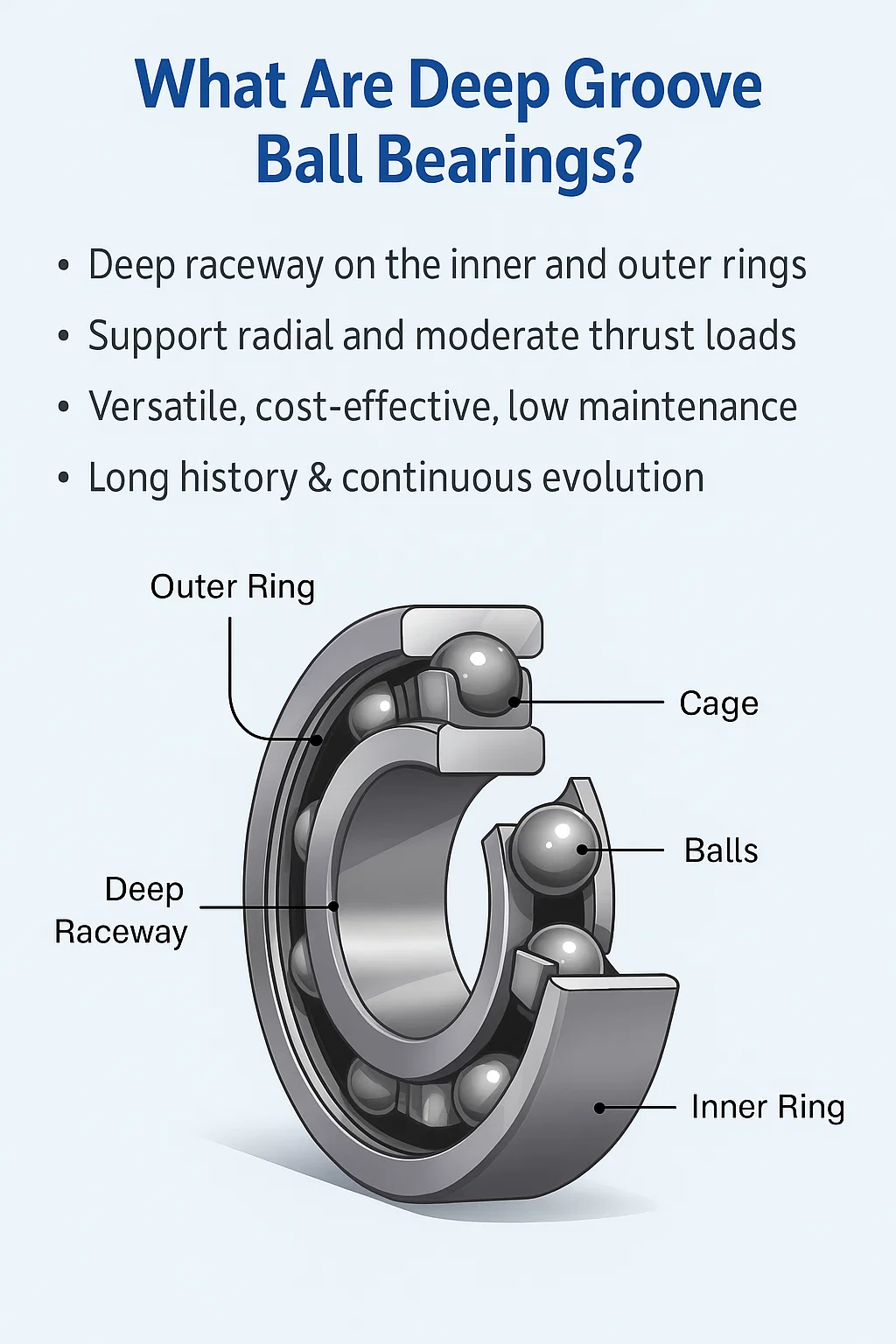

بلبرینگ های شیار عمیق چیست؟

الف بلبرینگ شیار عمیق یک نوع است بلبرینگ که دارای یک مسیر عمیق و بدون وقفه در هر دو حلقه داخلی و خارجی است. این مسیر مسابقه دارای شعاع کمی بزرگتر از شعاع توپ ها است که این امکان را به شما می دهد بلبرینگ برای رسیدگی به هر دو بار شعاعی (نیروی عمود بر محور) و متوسط بار رانش یا بار محوری (نیروی موازی با شفت). اجزای اصلی شامل یک حلقه داخلی، یک حلقه بیرونی، مجموعه ای از دقت است بلبرینگ و یک قفس برای نگه داشتن توپ ها با فاصله و هدایت مناسب. این طراحی چرخش صاف و کارآمد را تضمین می کند و اصطکاک و اتلاف انرژی را به حداقل می رساند.

ویژگی ها و مزایای کلیدی

استفاده گسترده از بلبرینگ شیار عمیق گواهی بر ویژگی ها و مزایای استثنایی آنهاست.

• تطبیق پذیری: طراحی منحصربه‌فرد راهرو به آن‌ها اجازه می‌دهد به طور موثر از هر دو پشتیبانی کنند بار شعاعی و درجه قابل توجهی از بار رانش ، آنها را برای طیف وسیعی از بلبرینگ applications .

• قابلیت سرعت بالا: با ضریب اصطکاک کم، اینها بلبرینگs برای عملیات با سرعت بالا ایده آل هستند.

• مقرون به صرفه بودن: آنها یکی از پرفروش ترین ها هستند بلبرینگ types که به معنای استانداردسازی بالا و هزینه کمتر در مقایسه با سایر تخصص ها است بلبرینگs .

• تعمیر و نگهداری کم: بسیاری بلبرینگ شیار عمیق در نسخه های مهر و موم شده یا محافظ، از قبل روغن کاری شده برای مادام العمر موجود هستند، و نیازی به کمی ندارند. بلبرینگ maintenance .

• عملکرد بی صدا: طراحی دقیق آنها چرخش صاف را تضمین می کند و در نتیجه سطح سر و صدا و لرزش پایینی دارد.

تاریخچه مختصر و تکامل

مفهوم استفاده از عناصر نورد برای کاهش اصطکاک به قرن ها قبل برمی گردد، با طرح های اولیه که توسط لئوناردو داوینچی ترسیم شده است. با این حال، مدرن بلبرینگ همانطور که می دانیم در طول انقلاب صنعتی شکل گرفت، زیرا نیاز به ماشین آلات کارآمدتر افزایش یافت. این بلبرینگ شیار عمیق طراحی در اواخر قرن نوزدهم و اوایل قرن بیستم با نوآوری های کلیدی که بر هندسه راه آهن و دقت ساخت تمرکز داشتند، پیشگام بود. با گذشت زمان، پیشرفت هایی در بلبرینگ materials ، روانکاری ، and manufacturing techniques have allowed for higher load capacities, increased speeds, and extended service life, making them the robust and reliable components they are today. This evolution has solidified their position as an indispensable component in nearly every industry.

انواع بلبرینگ شیار عمیق

در حالی که همه بلبرینگ شیار عمیق طراحی اساسی را به اشتراک می گذارند، آنها در پیکربندی های مختلف برای برآورده کردن نیازهای خاص مختلف ساخته می شوند بلبرینگ applications . درک این متمایز بلبرینگ types برای انتخاب جزء مناسب برای یک کار خاص بسیار مهم است. تمایز اصلی در تعداد ردیف های توپ و نوع آب بندی یا محافظ مورد استفاده نهفته است.

بلبرینگ شیار عمیق تک ردیفی

این پرکاربردترین و قابل تشخیص ترین است بلبرینگ نوع . همانطور که از نام آنها پیداست، آنها دارای یک ردیف واحد هستند بلبرینگ بین حلقه های داخلی و خارجی تک ردیف بلبرینگs بسیار تطبیق پذیر هستند، قادر به مدیریت قابل توجه هستند بار شعاعی و به دلیل شیارهای عمیق راهروی آنها، متوسط است بار رانش در هر دو جهت طراحی مستحکم و ساده آنها را برای طیف وسیعی از کاربردها، از موتورهای الکتریکی و قطعات خودرو گرفته تا ابزارهای برقی و لوازم خانگی، مناسب می کند. قابلیت اصطکاک کم و سرعت بالا آنها را به گزینه ای عالی برای اکثر موارد عمومی تبدیل می کند. بلبرینگ applications .

بلبرینگ دو ردیفه شیار عمیق

برای برنامه های کاربردی که نیاز به ظرفیت بار و استحکام بیشتری نسبت به یک ردیف دارند بلبرینگ می تواند، ردیف دوگانه را فراهم کند بلبرینگ شیار عمیق راه حل ایده آل است در اصل دو ردیف تک بلبرینگs ترکیب شده در یک واحد واحد، این نوع دارای دو ردیف توپ موازی است. طراحی دو ردیف به طور قابل توجهی افزایش می دهد بلبرینگ's ظرفیت بار شعاعی و محوری پایه پشتیبانی گسترده‌تر همچنین پایداری و استحکام بیشتری را فراهم می‌کند و آنها را به ویژه در سناریوهایی که شفت باید محکم در جای خود نگه داشته شود، موثر می‌سازد. در حالی که بزرگ‌تر و تخصصی‌تر هستند، برای ماشین‌آلات سنگین، تجهیزات کشاورزی و پمپ‌های صنعتی که عملکرد آنها در بارهای بالا اولویت دارد، انتخابی عالی هستند.

بلبرینگ مینیاتوری

مینیاتور بلبرینگ تخصصی هستند نوع از بلبرینگ شیار عمیق با ابعاد بسیار کوچک آنها با قطر بیرونی کمتر از 30 میلی متر تعریف می شود. علیرغم اندازه کوچک آنها، آنها به همان اندازه مهندسی شده اند مشخصات به عنوان همتایان بزرگتر خود. اینها بلبرینگs اجزای حیاتی در ابزار و تجهیزات دقیق هستند که در آن فضا بسیار محدود است. مشترک برنامه های کاربردی شامل مته های دندانپزشکی، رباتیک، ابزار پزشکی، فن های کامپیوتری و سایر دستگاه های مکانیکی در مقیاس کوچک است. طراحی آنها اصطکاک کم و عملکرد صاف را در اولویت قرار می دهد و آنها را به بخشی حیاتی از سیستم های مینیاتوری، پرسرعت و دقیق تبدیل می کند.

بلبرینگ های باز، محافظ و مهر و موم شده

حفاظت از اجزای داخلی و روانکاری برای طول عمر و عملکرد هر یک از آنها بسیار مهم است بلبرینگ . بلبرینگ شیار عمیق دارای سه پیکربندی حفاظتی اولیه است:

• بلبرینگ باز: این اساسی نوع مهر و سپر ندارد اجزای داخلی در معرض دید قرار می گیرند که برای آن مفید است برنامه های کاربردی جایی که بلبرینگ به طور مرتب با روغن یا گریس از منبع خارجی روغن کاری می شود یا در محیطی تمیز کار می کند. آنها کمترین اصطکاک را دارند و قادر به بالاترین سرعت هستند.

• بلبرینگ محافظ: اینها با یک "ز" (برای یک سپر) یا "ZZ" (برای دو سپر) مشخص شده اند بلبرینگs دارای سپرهای فلزی غیر تماسی است که در حلقه بیرونی فشرده شده اند. این سپرها مانع از ورود ذرات بزرگ به داخل می شوند بلبرینگ در حالی که اجازه می دهد مقداری روان کننده خارج شود و محدودیت سرعت کمی بالاتر از یاتاقان های آب بندی شده ارائه می دهد. آنها برای محیط هایی با حداقل آلودگی مناسب هستند.

• بلبرینگ مهر و موم شده: اینها با یک "Rاس" (برای یک مهر و موم لاستیکی) یا "2RS" (برای دو مهر و موم لاستیکی) مشخص شده اند. بلبرینگs یک مهر و موم لب لاستیکی انعطاف پذیر داشته باشید که با حلقه داخلی تماس پیدا می کند. این طراحی محافظت عالی در برابر آلودگی های جامد و رطوبت را فراهم می کند. آنها برای تمام عمر از قبل با گریس روغن کاری شده اند و یک انتخاب محبوب برای آنها هستند بلبرینگ applications در محیط های گرد و غبار یا مرطوب. مبادله اصطکاک کمی افزایش یافته است که منجر به محدودیت سرعت کمتر در مقایسه با باز یا محافظ می شود بلبرینگs .

درک این متفاوت بلبرینگ types و ویژگی های خاص آنها اولین گام در تضمین موفقیت است نصب و عمر طولانی و قابل اعتماد.

الفpplications of Deep Groove Ball Bearings

تطبیق پذیری و قابلیت اطمینان بلبرینگ شیار عمیق آنها را به سنگ بنای تقریباً در هر صنعتی تبدیل کنید که به ماشین آلات دوار متکی است. از تجهیزات صنعتی سنگین گرفته تا محصولات مصرفی روزمره، این اجزای ضروری برای عملکرد در محیط‌های مختلف مهندسی شده‌اند. موارد زیر برخی از برجسته ترین آنها هستند بلبرینگ applications که در آن ویژگی های منحصر به فرد آنها برای عملکرد بهینه مورد استفاده قرار می گیرد.

الفutomotive Industry

بخش خودرو یکی از مصرف کنندگان عمده آن است بلبرینگ شیار عمیق . آنها برای عملکرد روان و کارآمد بسیاری از قطعات چرخان یک وسیله نقلیه ضروری هستند. می‌توانید آن‌ها را در توپی چرخ‌ها پیدا کنید، جایی که وزن خودرو را تحمل می‌کنند و چرخش آزادانه با حداقل اصطکاک را تضمین می‌کنند. آنها همچنین در داخل گیربکس ها و دینام ها، جایی که سرعت های بالا و ترکیبی را کنترل می کنند، بسیار مهم هستند بار شعاعی و بار رانش در طول عملیات تولید می شود. دوام و عمر طولانی مشخصات از بلبرینگ برای اطمینان از قابلیت اطمینان و ایمنی خودرو در طی هزاران مایل حیاتی هستند.

موتورهای الکتریکی

موتورهای الکتریکی، اسب‌های کار صنعتی و خانگی برنامه های کاربردی ، rely heavily on بلبرینگ شیار عمیق برای پشتیبانی از شفت روتور این بلبرینگs اجازه دهید شفت با سرعت بالا و با حداقل اتلاف انرژی بچرخد. اصطکاک کم و عملکرد بی صدا آنها به ویژه در موتورهای الکتریکی مهم است، زیرا به راندمان کلی موتور و کاهش نویز کمک می کند. چه در یک موتور فن در مقیاس کوچک یا یک موتور صنعتی بزرگ برای تجهیزات کارخانه، عملکرد بلبرینگ به طور مستقیم بر طول عمر و خروجی موتور تأثیر می گذارد.

پمپ ها و کمپرسورها

در پمپ ها و کمپرسورها بلبرینگ شیار عمیق برای حمایت از محورهای دوار که سیالات را حرکت می دهند یا گازها را فشرده می کنند، حیاتی هستند. اینها برنامه های کاربردی ازten involve high speeds and significant بار شعاعی از پروانه یا پیستون. این بلبرینگs باید به اندازه کافی قوی باشد تا در مقابل این نیروها مقاومت کند و در عین حال تراز دقیق را حفظ کند تا از سایش و پارگی جلوگیری شود. قابلیت اطمینان آنها در این شرایط سخت، عملکرد سازگار و کارآمد سیستم‌های جابجایی سیال را در واحدهای HVالفسی، فرآیندهای صنعتی و تصفیه خانه‌های آب تضمین می‌کند.

لوازم خانگی و ابزار برقی

راحتی زندگی مدرن اغلب توسط موتورهای الکتریکی کوچک تأمین می شود که همه آنها از آنها استفاده می کنند بلبرینگ شیار عمیق . از درام ماشین لباسشویی گرفته تا مکانیزم های داخلی جاروبرقی، اینها بلبرینگs چرخش بی صدا و صاف قطعات متحرک را فعال کنید. آنها همچنین در ابزارهای برقی مانند مته ها، اره ها و آسیاب ها یافت می شوند، جایی که باید در برابر نیروهای ارتعاشی و سرعت بالای کار مقاومت کنند. پایین تعمیر و نگهداری الزامات مهر و موم شده بلبرینگ آنها را برای محصولات مصرفی ایده آل کنید روانکاری و servicing are not typically part of the user's routine.

الفerospace

در صنعت هوافضا، مخاطرات فوق العاده زیاد است و قابلیت اطمینان هر جزء از اهمیت بالایی برخوردار است. بلبرینگ شیار عمیق در بحرانی استفاده می شوند برنامه های کاربردی از سیستم های کنترل پرواز و ارابه فرود گرفته تا لوازم جانبی موتور. اینها بلبرینگs بسیار دقیق ساخته شده اند مشخصات و are often made from specialized materials to perform under extreme temperatures and pressures. While the principles of a standard بلبرینگ اعمال، کیفیت و بلبرینگ materials مورد استفاده در هوافضا برای قابلیت اطمینان مطلق طراحی شده اند و نشان دهنده اعتماد بسیار زیاد به این جزء اساسی است.

مواد مورد استفاده در بلبرینگ های شیار عمیق

عملکرد و طول عمر الف بلبرینگ شیار عمیق اساساً توسط بلبرینگ materials در ساخت آن استفاده شده است. در حالی که طراحی اولیه یک بلبرینگ ثابت می ماند، انتخاب مواد برای حلقه ها، توپ ها و قفس مطابق با نیازهای خاص است. کاربرد ، including load, speed, temperature, and environmental factors.

فولاد کروم

برای the vast majority of بلبرینگ applications ، فولاد کروم ماده استاندارد برای حلقه های داخلی و خارجی و همچنین بلبرینگ خودشان این ماده، معمولاً یک فولاد کروم با کربن بالا (مانند الفISI 52100)، تعادل استثنایی از سختی، مقاومت در برابر سایش و استحکام خستگی را ارائه می دهد. برای دستیابی به سختی راکول در حدود 60-64 HRسی تحت عملیات حرارتی قرار می‌گیرد که آن را فوق‌العاده بادوام می‌کند و می‌تواند مقاومت بالایی داشته باشد. بار شعاعی و بار رانش . قابلیت اطمینان و مقرون به صرفه بودن فولاد کروم آن را به گزینه ای برای اهداف عمومی تبدیل کرده اند بلبرینگ شیار عمیق در صنایع بی شمار

فولاد ضد زنگ

وقتی یک بلبرینگ برای کار در یک محیط خورنده، مانند فرآوری مواد غذایی، تجهیزات پزشکی یا دریایی مورد نیاز است برنامه های کاربردی ، فولاد ضد زنگ ماده ارجح است بلبرینگ فولاد ضد زنگ از آلیاژهای با کروم بالا (مانند AISI 440سی) ساخته شده اند که مقاومت بسیار خوبی در برابر رطوبت، مواد شیمیایی و زنگ زدگی دارند. در حالی که نه به سختی فولاد کروم ، which can result in a slightly lower dynamic load capacity, their superior corrosion resistance is a critical advantage. This makes them an essential component for برنامه های کاربردی جایی که بهداشت و مقاومت در برابر پاک کننده های شیمیایی غیر قابل مذاکره است.

مواد سرامیکی

برای high-performance, specialized بلبرینگ applications ، مواد سرامیکی نشان دهنده یک جهش قابل توجه در فناوری است. اینها بلبرینگs به طور معمول دارای توپ های ساخته شده از مواد مانند نیترید سیلیکون ( $S{من}_3{ن}_4$ ) یا زیرکونیا ( $Zr{O}_2$ ) که اغلب با حلقه های فولادی جفت می شوند تا یک "هیبرید" ایجاد کنند بلبرینگ " فواید از بلبرینگ سرامیکی قابل توجه هستند: آنها به طور قابل توجهی سبک تر از فولاد، غیر مغناطیسی و مقاوم در برابر خوردگی هستند. سفتی بالا و انبساط حرارتی کمتر آنها به دقت بالاتر و توانایی کار در سرعت ها و دماهای بسیار بالاتر با حداقل امکان می دهد. روانکاری . در حالی که ارائه عملکرد بی نظیر، هزینه بالای مواد سرامیکی به این معنی که آنها در درجه اول در بحرانی استفاده می شوند برنامه های کاربردی مانند هوافضا، موتوراسپورت و ماشین آلات تخصصی با سرعت بالا.

قفس: فولاد، برنج و پلی آمید

را بلبرینگ's قفس که به عنوان نگهدارنده نیز شناخته می شود، وظیفه مهم جداسازی توپ ها و هدایت آنها را به طور مساوی در اطراف مسیر مسابقه ایفا می کند. مواد قفس بر اساس سرعت، دما و نیازهای روانکاری انتخاب می شود.

• قفس های فولادی فشرده: را most common نوع ، these are stamped from sheet metal and are robust, durable, and economical. They are suitable for most general-purpose بلبرینگ applications .

• قفس های برنجی ماشین کاری شده: برای بزرگتر استفاده می شود بلبرینگs یا in more demanding conditions, قفس های برنجی در دماها و سرعت های بالا قوی تر و پایدارتر هستند. آنها عملکرد بهتری را ارائه می دهند برنامه های کاربردی با فقیر روانکاری و are common in industrial gearboxes and pumps.

• قفس پلی آمید (نایلون): این قفس‌ها که از یک پلیمر تقویت‌شده ساخته شده‌اند، سبک وزن، انعطاف‌پذیر هستند و ویژگی‌های اصطکاک کم بسیار خوبی دارند. آنها برای سرعت بالا و صدای کم ایده آل هستند برنامه های کاربردی و are resistant to certain chemicals. However, they have a limited temperature range and are not suitable for extremely hot environments.

را careful selection of these بلبرینگ materials بخش حیاتی است مشخصات فرآیند، حصول اطمینان از بلبرینگ کاملاً با عملکرد و محیط مورد نظر خود مطابقت دارد.

درک ظرفیت بار و رتبه بندی سرعت

انتخاب درست بلبرینگ شیار عمیق برای یک معین کاربرد به چیزی بیش از دانستن ابعاد آن نیاز دارد. درک اساسی از بلبرینگ specifications ، particularly load capacity and speed ratings, is essential for ensuring reliability and longevity. These ratings define the limits of a بلبرینگ's عملکرد و عوامل حیاتی در فرآیند انتخاب هستند.

بار شعاعی در مقابل بار محوری

هر بلبرینگ برای پشتیبانی از یک خاص طراحی شده است نوع از force or load. بلبرینگ شیار عمیق به خصوص همه کاره هستند زیرا می توانند هر دو را اداره کنند بار شعاعی و بار محوری .

• بار شعاعی: این نیرویی است که به صورت عمود بر محور عمل می کند. این بار اولیه است که بیشتر بلبرینگ شیار عمیق برای پشتیبانی طراحی شده‌اند، با مسیرهای عمیق خود که پشتیبانی عالی از این نیروها را فراهم می‌کنند.

• الفxial Load (or Thrust Load): این نیرویی است که به موازات شفت عمل می کند. در حالی که برخی بلبرینگ types به طور خاص برای بار رانش ، the deep raceway geometry of بلبرینگ شیار عمیق به آنها اجازه می دهد تا حد متوسط را تحمل کنند بار محوری در هر دو جهت این قابلیت دو منظوره آنها را به انتخابی ایده آل برای آن ها تبدیل می کند برنامه های کاربردی با شرایط بارگذاری ترکیبی

رتبه بندی بار استاتیک و دینامیک

تولید کنندگان دو رتبه بندی بار کلیدی را برای بلبرینگs ، which are vital for بلبرینگ applications :

• رتبه بار استاتیک ( ${سی}_0$ ): را static load rating represents the maximum load a stationary بلبرینگ می تواند بدون ایجاد تغییر شکل دائمی در مسیرهای مسابقه مقاومت کند بلبرینگ . تجاوز از این مقدار، حتی برای یک لحظه، می تواند منجر به فرورفتگی و کاهش قابل توجهی شود بلبرینگ's عملکرد و طول عمر آینده این رتبه بندی برای برنامه های کاربردی کجا بلبرینگs در هنگام استراحت تحت بارهای سنگین قرار می گیرند، مانند جرثقیل که وزنه سنگینی را قبل از بلند کردن تحمل می کند.

• رتبه بار پویا ( $سی$ ): را dynamic load rating is the most critical factor for بلبرینگs که تحت چرخش عمل می کنند. به عنوان ثابت تعریف می شود بار شعاعی که یک گروه از یکسان بلبرینگs می تواند یک میلیون دور را تحمل کند قبل از اینکه 90٪ آنها اولین نشانه های خستگی مادی را نشان دهند. این رتبه بندی در بلبرینگ فرمول محاسبه عمر، $L_{10}=(سی/پ{)}^3$ ، where $L_{10}$ زندگی اسمی در میلیون ها انقلاب است، $سی$ رتبه بار دینامیکی است و $پ$ بار دینامیکی معادل است. این رابطه یک اصل مهم را برجسته می کند بلبرینگ maintenance : کاهش کوچک در بار عملیاتی می تواند به طور چشمگیری منجر به طولانی تر شود بلبرینگ زندگی

رتبه بندی سرعت (محدودیت دور در دقیقه)

الف بلبرینگ's رتبه بندی سرعت، که معمولاً بر حسب دور در دقیقه (RپM) بیان می شود، حداکثر سرعتی را نشان می دهد که در آن می تواند به طور ایمن بدون تولید گرمای بیش از حد که می تواند منجر به زودرس شود، کار کند. بلبرینگ failure . محدودیت سرعت یک مقدار ثابت نیست، بلکه تحت تأثیر چندین عامل است:

• روغن کاری: را نوع و method of روانکاری (گریس در مقابل روغن) تاثیر قابل توجهی بر ظرفیت سرعت دارند. روغن روانکاری به طور کلی سرعت بالاتری نسبت به گریس فراهم می کند.

• طراحی بلبرینگ: الفs previously discussed, بلبرینگ types با اصطکاک کمتر، مانند باز یا محافظ بلبرینگs ، can handle higher speeds than their sealed counterparts (2RS) due to the reduced drag from the contact seals.

• بار و دما: بارهای سنگین‌تر و دمای عملیاتی بالاتر گرمای بیشتری تولید می‌کنند که می‌تواند به سرعت کار پایین‌تر برای جلوگیری از آسیب حرارتی به دستگاه نیاز داشته باشد. بلبرینگ و its lubricant.

با در نظر گرفتن دقیق این موارد مشخصات ، engineers can select a بلبرینگ شیار عمیق که نه تنها با محدودیت های فیزیکی یک طراحی مطابقت دارد، بلکه الزامات عملکردی را برای یک عمر طولانی و قابل اعتماد برآورده می کند.

نصب و راه اندازی

را performance and service life of a بلبرینگ شیار عمیق به شدت به درستی وابسته هستند نصب و handling. Even a high-quality بلبرینگ می تواند زودرس رنج بکشد بلبرینگ failure اگر به درستی نصب نشده باشد. پیروی از بهترین شیوه ها در طول نصب به اندازه انتخاب درست مهم است نوع و مشخصات برای شما کاربرد .

تکنیک های صحیح نصب

را fundamental rule of بلبرینگ installation این است که فقط به حلقه ای که تحت فشار قرار می گیرد نیرو وارد کنید. اعمال نیرو به حلقه اشتباه می تواند بار را از طریق حلقه منتقل کند بلبرینگ ، causing damage to the raceways and a significant reduction in the بلبرینگ’s زندگی سه روش اصلی برای نصب وجود دارد:

• نصب مکانیکی: برای small to medium-sized بلبرینگs ، this is the most common method. It involves using a mounting sleeve and a hammer or a mechanical press. The sleeve distributes the force evenly around the ring. If the بلبرینگ بر روی یک شفت نصب می شود، نیرو باید به حلقه داخلی اعمال شود. اگر در داخل یک سوراخ محفظه نصب می شود، نیرو باید به حلقه بیرونی اعمال شود.

• نصب هیدرولیک: برای larger بلبرینگs ، a hydraulic press offers a controlled and even force, minimizing the risk of damage. The pressure can be precisely regulated, ensuring the بلبرینگ بدون فشار بیش از حد اجزاء به درستی قرار می گیرد.

• راrmal Mounting (Heating): این ایمن ترین و توصیه شده ترین روش برای بلبرینگ installation . با گرم کردن بلبرینگ (معمولاً تا دمای 80 تا 100 درجه سانتیگراد)، حلقه داخلی منبسط می شود و به آن اجازه می دهد به راحتی روی شفت بلغزد. این روش نیاز به هرگونه ضربه شدید را از بین می برد و از آن محافظت می کند بلبرینگ از آسیب بخاری های القایی تخصصی یا حمام های روغن کنترل شده برای اطمینان از گرمایش یکنواخت و ایمن استفاده می شود.

ابزار مورد نیاز

داشتن ابزار مناسب برای روان و موفق ضروری است نصب . ابزارهای کلیدی عبارتند از:

• کشنده بلبرینگ: برای حذف ایمن و غیر مخرب قدیمی استفاده می شود بلبرینگs .

• کیت ابزار نصب: راse kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different بلبرینگ اندازه ها

• هیترهای القایی یا صفحات گرمایشی: برای the thermal نصب روش، این ابزار یک راه ایمن و کنترل شده برای گرم کردن فراهم می کند بلبرینگ به طور مساوی

• ابزار اندازه گیری دقیق: میکرومترها و کولیس ها برای بررسی ابعاد شفت و محفظه برای اطمینان از تناسب و فاصله صحیح استفاده می شوند.

الفvoiding Common Installation Mistakes

بی احتیاطی در طول نصب علت اصلی نارس بودن است بلبرینگ failure . مراقب این اشتباهات رایج باشید:

• اعمال نادرست نیرو: را most frequent error is applying impact force to the outer ring when fitting a بلبرینگ به یک شفت یا بالعکس. این می تواند منجر به برینلینگ (تورفتگی در مسیر مسابقه) شود که به شدت طول را کوتاه می کند بلبرینگ’s طول عمر و می تواند به فوری منجر شود بلبرینگ failure .

• آلودگی: خاک، گرد و غبار و سایر آلاینده ها عبارتند از a بلبرینگ’s بدترین دشمن حتی ذرات میکروسکوپی نیز می توانند باعث سایش و آسیب ساینده شوند. همیشه در محیطی تمیز کار کنید و از ابزار تمیز استفاده کنید.

• گرمای بیش از حد: گرمایش الف بلبرینگ بالاتر از دمای توصیه شده می تواند سختی فولاد را برای همیشه تغییر دهد و منجر به از دست دادن استحکام و پتانسیل شود بلبرینگ failure .

• استفاده از تناسب نامناسب: الفn نصب با اتصال بیش از حد سفت بر روی شفت یا در محفظه می تواند کاهش یابد بلبرینگ’s فاصله داخلی، باعث پیش بارگذاری و گرمای بیش از حد می شود. برعکس، شل بودن تناسب می تواند منجر به خزش شفت و خوردگی فرت شود. همیشه بررسی کنید مشخصات و tolerances.

• روغن کاری نامناسب: در حالی که روانکاری موضوع خودش است، با استفاده از اشتباه نوع یا amount of lubricant during نصب می تواند یک خطای بحرانی باشد. همیشه توصیه های سازنده را دنبال کنید.

مناسب نصب گامی حیاتی در بلبرینگ maintenance چرخه زندگی وقت گذاشتن برای استفاده از ابزارها و تکنیک های صحیح شما را تضمین می کند بلبرینگ شیار عمیق با پتانسیل کامل خود عمل کنند و عمر طولانی و قابل اعتمادی را ارائه دهند.

روغن کاری

الفfter proper نصب ، effective روانکاری تنها مهم ترین عامل برای سلامت و عملکرد بلند مدت یک بلبرینگ شیار عمیق . در واقع درصد قابل توجهی از همه بلبرینگ failure مستقیماً به نامناسب نسبت داده می شود روانکاری ، whether it's due to the wrong نوع از lubricant, insufficient quantity, or contamination. نگهداری بلبرینگ بدون جامد ناقص است روانکاری برنامه ریزی کنید.

اهمیت روانکاری

روغن کاری چندین عملکرد حیاتی را انجام می دهد که تضمین می کند a بلبرینگ کارآمد و قابل اعتماد عمل می کند:

• اصطکاک را کاهش می دهد: را primary role of روانکاری ایجاد یک لایه نازک بین عناصر نورد (توپ ها) و مسیرهای مسابقه است. این فیلم از تماس مستقیم فلز با فلز جلوگیری می کند و اصطکاک، تولید گرما و سایش را به شدت کاهش می دهد.

• از سایش محافظت می کند: با ایجاد مانع، روانکاری از خستگی سطح و سایش ناشی از ذرات ریز جلوگیری می کند. همچنین از آن محافظت می کند بلبرینگ سطوح ناشی از خوردگی

• گرما را دفع می کند: الفs a بلبرینگ عمل می کند، گرما تولید می کند. روان کننده به انتقال این گرما از سطوح بحرانی کمک می کند و از آسیب حرارتی به آن جلوگیری می کند بلبرینگ و extending its service life.

• مهر و موم در برابر آلاینده ها: علاوه بر مهر و موم یا سپر بر روی بلبرینگ خود روان کننده (به ویژه گریس) به عنوان یک مانع ثانویه عمل می کند و از ورود گرد و غبار، کثیفی و رطوبت که در غیر این صورت می تواند آسیب قابل توجهی ایجاد کند، جلوگیری می کند.

انواع روان کننده ها (گریس، روغن)

را choice between grease and oil as a lubricant depends heavily on the بلبرینگ's شرایط عملیاتی، مشخصات ، and کاربرد .

• گریس: گریس رایج ترین روان کننده برای بلبرینگ شیار عمیق . این یک ماده نیمه جامد است که از ترکیب یک روغن پایه با یک غلیظ کننده ساخته می شود. مزایای اصلی آن این است که در جای خود باقی می ماند، خاصیت آب بندی عالی را ارائه می دهد و نیاز به تکرار کمتری دارد. روانکاری . این باعث می شود که یک انتخاب ایده آل برای بلبرینگs که برای مادام العمر مهر و موم شده اند (2RS, ZZ). با این حال، چرخاندن گریس در سرعت های بسیار بالا می تواند گرما ایجاد کند و به طور کلی برای دورهای بسیار بالا توصیه نمی شود. برنامه های کاربردی .

• روغن: روغن روانکاری معمولاً در سرعت بالا، دمای بالا یا بار بالا استفاده می شود برنامه های کاربردی کجا a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred نوع برای سیستم های متمرکز روانکاری سیستم، که در آن روغن می تواند به طور مداوم تامین و فیلتر شود. اشکال اصلی نیاز به ترتیبات آب بندی پیچیده تر برای جلوگیری از نشتی است.

روغن کاری Intervals

الف common misconception is that بلبرینگs بدون نیاز به نگهداری هستند در حالی که مهر و موم شده است بلبرینگs برای یک عمر خدمات خاص طراحی شده اند، بیشتر موارد دیگر بلبرینگ types نیاز به مجدد دوره ای روانکاری برای پر کردن روان کننده و حذف گریس های قدیمی و آلوده. تعیین فاصله صحیح بسیار مهم است و به موارد زیر بستگی دارد:

• شرایط عملیاتی: الف بلبرینگ در سرعت های بالا، دماهای بالا یا در شرایط سنگین کار می کند بار شعاعی به تکرار بیشتر نیاز خواهد داشت روانکاری از یکی در سرعت کم و کم بار کاربرد .

• محیط زیست: الف hostile environment with moisture, dust, or dirt will necessitate more frequent بلبرینگ maintenance برای شستشوی آلاینده ها

• توصیه های سازنده: الفlways consult the بلبرینگ راهنمای فنی سازنده برای خاص روانکاری فواصل بر اساس بلبرینگ type و مشخصات .

به همان اندازه مهم است که از روغن کاری بیش از حد خودداری کنید. پر کردن a بلبرینگ حفره با چربی بیش از حد می تواند باعث افزایش فشار شود که منجر به آسیب آب بندی و افزایش تولید گرما از کوبیدن می شود که در نهایت می تواند منجر به زودرس شود. بلبرینگ failure . مقدار صحیح معمولاً 30 تا 50 درصد فضای آزاد داخل را پر می کند بلبرینگ مسکن

تعمیر و نگهداری و عیب یابی

الف proactive بلبرینگ maintenance این برنامه کلیدی برای جلوگیری از خرابی غیرمنتظره و افزایش طول عمر تجهیزات شما است. در حالی که بلبرینگ شیار عمیق مستحکم هستند، از سایش و پارگی مصون نیستند. بازرسی منظم و درک کامل از مشترک بلبرینگ failure حالت‌ها می‌توانند به شما کمک کنند تا مشکلات را قبل از اینکه منجر به تعمیرات پرهزینه شود، شناسایی و برطرف کنید.

بازرسی منظم

بازرسی های معمول اولین خط دفاع در برابر آن است بلبرینگ failure . بررسی های دیداری و شنیداری اغلب می تواند یک مشکل را در مراحل اولیه نشان دهد.

• بازرسی بصری: به دنبال علائم آسیب بر روی آن باشید بلبرینگ یا surrounding components. Check for leaked or discolored grease, which can indicate overheating. The presence of rust or corrosion on the shaft or housing is a clear sign of moisture ingress.

• الفudible and Haptic Inspection: الف healthy بلبرینگ باید به آرامی و بی سر و صدا عمل کند. یک گوش آموزش دیده می تواند صداهای غیرمعمول مانند ساییدن، کلیک کردن، یا تق تق، که اغلب نشانه آسیب داخلی یا آلودگی است را تشخیص دهد. یک گوشی پزشکی مکانیکی می تواند به تعیین دقیق منبع نویز کمک کند. به طور مشابه، دمای بالا (در مقایسه با دمای معمولی عملیاتی) می تواند یک علامت قرمز برای مشکلات باشد روانکاری یا overload. Vibration analysis tools can also provide a more precise diagnosis by identifying specific fault frequencies.

رویه های تمیز کردن

برای open بلبرینگ شیار عمیق که مهر و موم نشده اند، تمیز کردن دوره ای و دوباره روانکاری بخشی از روال هستند بلبرینگ maintenance .

• تمیز کردن: را بلبرینگ باید با دقت از آن حذف شود کاربرد و cleaned with a non-flammable cleaning solvent like mineral spirits or kerosene. The بلبرینگ باید خیس شود و هم زده شود تا گریس آلوده و قدیمی از جای خود خارج شود. هرگز a نچرخید بلبرینگ با هوای فشرده، زیرا می تواند باعث چرخش آن با سرعت بسیار زیاد و آسیب دیدن مسیرهای مسابقه شود بلبرینگ .

• خشک کردن و روغن کاری مجدد: الفfter cleaning, the بلبرینگ برای جلوگیری از خوردگی باید کاملاً خشک شود. پس از خشک شدن باید فوراً مجدداً با مقدار مناسب روغن کاری شود نوع از grease as specified by the manufacturer. It is important to remember that sealed or shielded بلبرینگs (ZZ یا 2RS) معمولاً "مادام العمر روغن کاری می شوند" و برای باز کردن، تمیز کردن یا روغن کاری مجدد طراحی نشده اند.

حالت های رایج شکست

درک علت اصلی الف بلبرینگ failure حیاتی ترین گام در عیب یابی .

• خستگی: را most common form of بلبرینگ failure خستگی مادی است که به صورت پوسته پوسته شدن یا پوسته شدن در مسیرهای مسابقه ظاهر می شود. این نشانه آن است که بلبرینگ به پایان عمر مفید محاسبه شده خود رسیده است که نتیجه میلیون ها چرخه استرسی است که متحمل شده است.

• آلودگی: الفbrasive particles like dirt, dust, and metal shavings are responsible for a large percentage of premature بلبرینگ failure . آنها باعث ایجاد تورفتگی های ریز در مسیرهای مسابقه و بلبرینگ ، leading to rapid wear and a "grinding" noise.

• روغن کاری نامناسب: هم زیاد و هم کم روانکاری می تواند باعث الف شود بلبرینگ شکست خوردن کمبود روان کننده منجر به تماس فلز با فلز و سایش بیش از حد می شود، در حالی که چربی بیش از حد می تواند باعث ایجاد گرما و آسیب آب بندی شود.

• خوردگی: زنگ زدگی و خوردگی روی بلبرینگ سطوح معمولاً توسط آب یا مواد شیمیایی خورنده ایجاد می شوند. این می تواند منجر به سوراخ شدن شود، که سطح صاف راهرو را مختل می کند و سایش را تسریع می کند.

• نصب نامناسب: الفs discussed previously, applying force incorrectly during نصب می تواند باعث آسیب هایی مانند برینلینگ شود که منجر به زودرس می شود بلبرینگ failure و noise.

نکات عیب یابی

در اینجا یک راهنمای سریع برای عیب یابی مشترک بلبرینگ مسائل:

با گنجاندن اینها بلبرینگ maintenance تمرینات، شما می توانید به طور قابل توجهی عمر خود را افزایش دهید بلبرینگ شیار عمیق و prevent unexpected mechanical breakdowns.

انتخاب بلبرینگ شیار عمیق سمت راست

انتخاب مناسب بلبرینگ شیار عمیق برای طراحی یا جایگزینی جدید کاربرد یک گام مهم است که تمام دانشی را که تاکنون پوشش داده شده است ترکیب می کند. انتخاب صحیح عملکرد، قابلیت اطمینان و طول عمر مطلوب را تضمین می کند. مطابقت ندارد مشخصات ، on the other hand, can lead to premature بلبرینگ failure و costly downtime. Here are the key factors to consider in the selection process.

عواملی که باید در نظر گرفته شوند (بار، سرعت، دما)

را demands of the بلبرینگ application باید به دقت تجزیه و تحلیل شود تا آنها را با آنها مطابقت دهد بلبرینگ's قابلیت ها

• بارگذاری: را most fundamental consideration is the force the بلبرینگ باید حمایت کند. شما باید هر دو را تعیین کنید بار شعاعی و the بار رانش که بلبرینگ مشمول خواهد شد. رتبه بار دینامیکی ( $سی$ ) از برگزیدگان بلبرینگ باید برای تامین طول عمر مورد نیاز تحت بار دینامیکی معادل محاسبه شده کافی باشد. به طور مشابه، رتبه بار استاتیک ( ${سی}_0$ ) نباید از آن فراتر رود، به خصوص در برنامه های کاربردی کجا a high load is applied while the بلبرینگ ثابت است اینجاست که درک دقیقی از بلبرینگ فرمول زندگی ( $L_{10}=(سی/پ{)}^3$ ) ارزشمند می شود.

• سرعت: را maximum operating speed of the shaft must be well within the بلبرینگ's محدودیت دور در دقیقه سرعت بالا نیاز دارد بلبرینگs با اصطکاک کم، مانند باز یا محافظ بلبرینگs ، and often necessitate a different نوع از روانکاری ، such as oil, which can dissipate heat more effectively than grease. A بلبرینگ اگر بیش از حد مجاز کار کند، به سرعت بیش از حد گرم می شود، که منجر به تخریب روان کننده و سریع می شود بلبرینگ failure .

• دما: را operating temperature of the کاربرد برای انتخاب درست بسیار مهم است بلبرینگ materials و lubricant. High temperatures can break down grease and oil and, if extreme enough, can permanently alter the hardness and strength of the steel rings and balls. For high-temperature برنامه های کاربردی ، specialized lubricants and بلبرینگ types با قفس های با دمای بالا (مانند برنجی) یا مواد سرامیکی ممکن است لازم باشد.

اندازه و فاصله بلبرینگ

هنگامی که الزامات عملکرد برآورده شد، فیزیکی مشخصات باید رسیدگی شود.

• اندازه: را standard dimensions of a بلبرینگ شیار عمیق سوراخ آن (قطر داخلی)، قطر بیرونی و عرض آن است. این ابعاد باید دقیقاً با سوراخ شفت و محفظه مطابقت داده شود تا از تناسب مناسب اطمینان حاصل شود. یک تناسب محکم می‌تواند یک پیش‌بار ایجاد کند که فاصله داخلی را کاهش می‌دهد، در حالی که اتصال شل می‌تواند منجر به خزش شفت و خوردگی فرسایشی شود.

• ترخیص داخلی: این مقدار کمی بازی یا "لقی" بین حلقه داخلی، توپ ها و حلقه بیرونی است. انتقادی است مشخصات که بر بلبرینگ's عملکرد و زندگی ترخیص استاندارد، تعیین شده به عنوان C0، مناسب برای بیشتر عمومی است بلبرینگ applications . با این حال، برای شرایط خاص، ممکن است مجوز متفاوتی مورد نیاز باشد: الف بلبرینگ با فاصله C3 دارای بازی داخلی بیشتری است که برای آن مفید است برنامه های کاربردی با سرعت یا دماهای بالا که انبساط حرارتی یک عامل است. برعکس، فاصله C2 محکم تر است و ممکن است برای آن استفاده شود برنامه های کاربردی نیاز به دقت چرخشی بیشتری دارد.

الفccuracy and Tolerance

را precision of a بلبرینگ شیار عمیق با درجه تحمل آن که در سطح بین المللی استاندارد شده است، تعریف می شود.

• الفBEC Grades: در ایالات متحده، کمیته مهندسین بلبرینگ حلقوی (ABEC) درجه هایی را ایجاد می کند که دقت ابعادی و تحمل چرخشی را تعیین می کند. بلبرینگs . نمرات از 1 (کمترین دقت) تا 9 (بالاترین دقت) متغیر است.

• الفpplication-Specific Needs: الف standard ABEC 1 بلبرینگ برای اکثر صنایع عمومی مناسب است بلبرینگ applications ، such as electric motors or pumps. However, for برنامه های کاربردی که به نویز بسیار کم و دقت چرخشی بالا نیاز دارند، مانند دوک های ماشین ابزار یا ابزار دقیق، از درجه های بالاتری مانند ABEC 3 یا 5 استفاده می شود. توجه به این نکته مهم است که دقت بالاتر هزینه قابل توجهی بالاتری دارد، بنابراین فقط زمانی باید مشخص شود که کاربرد واقعا آن را می طلبد

روندهای آتی در بلبرینگ های شیار عمیق

را world of بلبرینگs به دور از استاتیک است همانطور که صنایع تکامل می‌یابند و تقاضا برای بهره‌وری، پایداری و سیستم‌های هوشمند بیشتر می‌شود، تکنولوژی پشت آن نیز افزایش می‌یابد. بلبرینگ شیار عمیق . آینده از بلبرینگs توسط سه روند کلیدی شکل گرفته است: پیشرفت در بلبرینگ materials ، the integration of smart technology, and a renewed focus on sustainable solutions.

الفdvancements in Materials

را quest for higher performance has led to the development of new and improved بلبرینگ materials . در حالی که فولاد کروم به عنوان استاندارد صنعت باقی می ماند، تحقیقات بر روی ایجاد آلیاژهایی با استحکام خستگی و مقاومت در برابر سایش برای پاسخگویی به نیازهای سرعت و بارهای بالاتر، به ویژه در خودروهای الکتریکی (EVs) متمرکز شده است. علاوه بر این، استفاده از مواد سرامیکی مانند نیترید سیلیکون در حال رایج تر شدن است، به خصوص در سرعت بالا برنامه های کاربردی مانند پیشرانه های برقی و توربوشارژر. این مواد سبک‌تر، سفت‌تر هستند و می‌توانند در دماهای بالاتر با کمتر کار کنند روانکاری ، offering a significant performance advantage. Researchers are also exploring the use of advanced coatings, such as Diamond-Like Carbon (DLC), to improve the durability and reduce the friction of standard steel بلبرینگs .

بلبرینگ هوشمند با سنسور

یکی از هیجان انگیزترین روندها، ادغام حسگرها و الکترونیک به طور مستقیم در آن است بلبرینگs ، giving rise to "smart بلبرینگs " اینها بلبرینگs فقط اجزای مکانیکی غیرفعال نیستند. آنها دستگاه های جمع آوری اطلاعات فعال هستند. حسگرهای تعبیه شده می توانند پارامترهای عملیاتی حیاتی را در زمان واقعی نظارت کنند، از جمله دما، ارتعاش و بار شعاعی . این داده‌های بی‌درنگ اجازه می‌دهد تا از سنتی و مبتنی بر زمان جابجا شوید بلبرینگ maintenance به یک پیش بینی بسیار کارآمدتر و مقرون به صرفه تر تعمیر و نگهداری مدل با تشخیص ناهنجاری ها و علائم اولیه سایش، هوشمند بلبرینگs می تواند اپراتورها را در مورد مسائل احتمالی قبل از یک فاجعه آگاه کند بلبرینگ failure رخ می دهد، به حداکثر رساندن زمان کارکرد تجهیزات و به حداقل رساندن هزینه های تعمیر. این فناوری سنگ بنای Industry 4.0 است که ماشین آلات را قادر می سازد تا خودآگاه شوند و به اینترنت اشیا (IoT) متصل شوند.

راه حل های تحمل پایدار

الفs industries worldwide commit to reducing their environmental footprint, the بلبرینگ صنعت نیز به سمت شیوه های پایدارتر حرکت می کند. تولیدکنندگان در حال توسعه هستند بلبرینگs با کاهش اثرات زیست محیطی در طول چرخه زندگی خود. این شامل استفاده از فولاد بازیافتی و توسعه فرآیندهای تولید جدید است که از نظر انرژی کارآمدتر هستند. علاوه بر این، فشاری برای توسعه روان‌کننده‌های سازگار با محیط زیست که زیست تخریب‌پذیر هستند و مشخصات سمیت کمتری دارند، وجود دارد. جدید بلبرینگ types طراحی شده اند تا اصطکاک و مصرف انرژی را کاهش دهند و به طور مستقیم به کارایی بیشتر در سیستم کمک کنند بلبرینگ applications آنها از توربین های بادی گرفته تا خودروهای برقی خدمت می کنند. مفهوم اقتصاد دایره ای نیز در حال افزایش است، با برخی از تولید کنندگان پیشنهاد مجدد روانکاری و reconditioning services to extend the life of بلبرینگs و minimize waste.

را convergence of material science, digital technology, and sustainability will continue to drive the evolution of بلبرینگ شیار عمیق ، ensuring they remain at the heart of mechanical innovation for decades to come.
