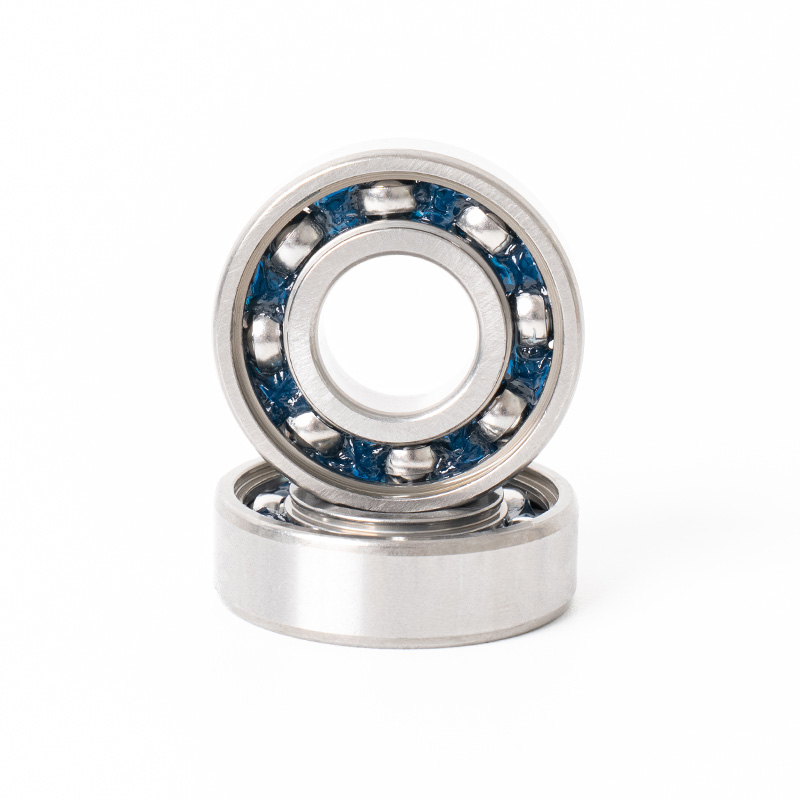

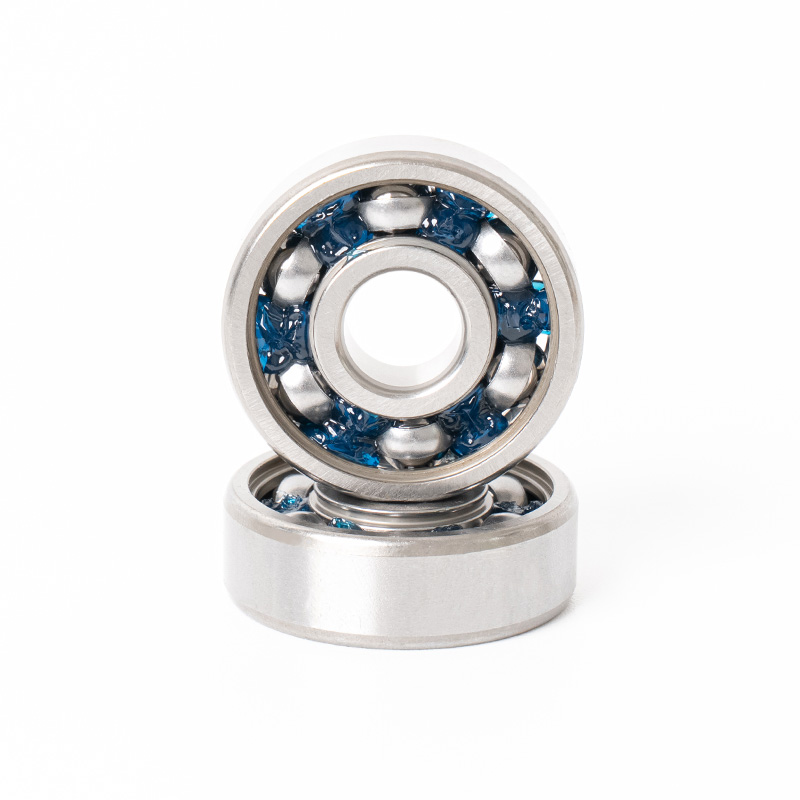

بلبرینگ های شیار عمیق باز کنید
بلبرینگ های شیار عمیق باز کنید
بلبرینگ های شیار عمیق باز کنید
بلبرینگ های شیار عمیق باز کنید

بلبرینگ های شیار عمیق باز کنید

بلبرینگ های شیار باز رایج ترین و ساده ترین نوع بلبرینگ های غلتشی هستند. ویژگی قابل توجه آنها این است که هیچ وسیله آب بندی بین حلقه های داخلی و خارجی یاتاقان وجود ندارد و عناصر نورد و قفس ها در حالت باز هستند. از آنجایی که هیچ مهر و موم یا پوشش گرد و غباری وجود ندارد، بلبرینگ های باز می توانند به راحتی روان کننده ها را اضافه و جایگزین کنند، که به تمیز نگه داشتن داخل یاتاقان و کاهش دمای کار کمک می کند. این طراحی، بلبرینگ های شیار عمیق باز را برای استفاده در شرایط با شرایط روغن کاری خوب و محیط نسبتاً تمیز مناسب می کند، به ویژه برای تجهیزات مکانیکی که نیاز به نگهداری مکرر یاتاقان و نیاز به سرعت بالا دارند. آنها می توانند بارهای شعاعی بزرگ را تحمل کنند و همچنین ظرفیت تحمل بار محوری دو طرفه خاصی دارند و به طور گسترده قابل استفاده هستند. یاتاقان های باز از نظر اندازه استاندارد شده اند و اندازه های مختلف قطر داخلی و خارجی را پوشش می دهند که برای طراحی های مختلف سازه های مکانیکی مناسب است.
دریافت یک نقل قول
PREV：بلبرینگ شیار عمیق مهر و موم شده 2RZبعدی：بلبرینگ های شیار عمیق سری 6300
  • پارامتر
  • تماس با ما

  • سری 6000

    بلبرینگ
    خیر     		حفاری
    د
    میلی متر     		O.D.
    D
    میلی متر     		عرض
    ب
    میلی متر     		غرنفر
    میلی متر
    میلی متر     		رتبه بندی بار بall Compiement سرعت Maxrunout وزن / مجموعه
    پویا
    cr     		استاتیک
    cr     		خیر اندازه
    میلی متر     		گریس
    r/min     		روغن
    r/min     		کیلوگرم / مجموعه
    6000 10 0.3937 26 1.0236 8 0.3150 0.3 4.55 1.95 7 4.763 29000 34000 0.019
    6001 12 0.4724 28 1.1024 8 0.3150 0.3 5.1 2.39 8 4.763 26000 30000 0.021
    6002 15 0.5906 32 1.2598 9 0.3543 0.3 5.6 2.84 9 4.763 22000 26000 0.035
    6003 17 0.6693 35 1.3780 10 0.3937 0.3 6.8 3.35 10 5 20000 24000 0.040
    6004 20 0.7874 42 1.6535 12 0.4724 0.6 9.4 5.05 9 6.35 18000 21000 0.068
    6005 25 0.9843 47 1.8504 12 0.4724 0.6 10.1 5.85 10 6.35 15000 18000 0.079
    6006 30 1.1811 55 2.1645 13 0.5118 1.0 13.2 8.3 11 7.144 13000 15000 0.113
    6007 35 1.3779 62 2.4409 14 0.5512 1.0 16.0 10.3 11 7.938 12000 14000 0.149
    6008 40 1.5748 68 2.6772 15 0.5906 1.0 16.8 11.5 12 7.938 10000 12000 0.185
    6009 45 1.7716 75 2.9528 16 0.6299 1.0 21.0 15.1 12 8.731 9200 11000 0.231
    6010 50 1.9650 80 3.1496 16 0.6299 1.1 21.8 16.6 13 8.731 8400 9800 0.256
    6011 55 2.1653 90 3.5433 18 0.7087 1.1 28.3 21.2 12 11.000 7700 9000 0.388
    6012 60 2.3620 95 3.740 18 0.7087 1.1 29.5 23.2 13 11.000 7000 8300 0.414
    6013 65 2.5590 100 3.9370 18 0.7087 1.1 30.5 25.2 13 11.112 6500 7700 0.421
    6014 70 2.7559 110 4.3307 20 0.7874 1.1 38.0 31.0 13 12.303 6100 7100 0.604
    6015 75 2.9528 115 4.5276 20 0.7874 1.1 39.5 33.5 14 12.303 5700 6700 0.649
    6016 80 3.1496 125 4.9213 22 0.8661 1.1 47.5 40.0 14 13.494 5300 6200 0.854
    6017 85 3.3465 130 5.1181 22 0.8661 1.1 49.5 43.0 14 14.000 5000 5900 0.89
    6018 90 3.5433 140 5.5118 24 0.9449 1.5 58.0 49.5 14 15.081 4700 5600 1.02
    6019 95 3.7402 145 5.7087 24 0.9449 1.5 60.5 54.0 14 15.081 4500 5300 1.08
    6020 100 3.9370 150 5.9055 24 0.9449 1.5 60.0 54.0 14 16.000 4200 5000 1.15

    سری 6200

    بلبرینگ
    خیر     		حفاری
    د
    میلی متر     		O.D.
    D
    میلی متر     		عرض
    ب
    میلی متر     		غرنفر
    میلی متر
    میلی متر     		رتبه بندی بار بall Complement سرعت Maxrunout وزن / مجموعه
    پویا
    cr     		استاتیک
    cr     		خیر اندازه
    میلی متر     		گریس
    r/min     		روغن
    r/min     		کیلوگرم / مجموعه
    6200 10 0.3937 30 1.1811 9 0.3543 0.6 5.1 2.39 8 4.763 25000 30000 0.032
    6201 12 0.4724 32 1.2598 10 0.3937 0.6 6.1 2.75 7 5.953 22000 26000 0.037
    6202 15 0.5906 35 1.3779 11 0.4331 0.6 7.75 3.6 8 5.953 19000 23000 0.045
    6203 17 0.6693 40 1.5748 12 0.4724 0.6 9.6 4.6 8 6.747 18000 21000 0.066
    6204 20 0.7874 47 1.8504 14 0.5512 1.0 12.8 6.65 8 7.938 16000 18000 0.106
    6205 25 0.9843 52 2.0472 15 0.5906 1.0 14.0 7.85 9 7.938 13000 15000 0.128
    6206 30 1.1811 62 2.4409 16 0.6299 1.0 19.5 11.3 9 9.525 11000 13000 0.199
    6207 35 1.3779 72 2.8346 17 0.6693 1.1 25.7 15.3 9 11.112 9800 11000 0.288
    6208 40 1.5748 80 3.1496 18 0.7087 1.1 29.1 17.8 9 12.0 8700 10000 0.366
    6209 45 1.7716 85 3.3465 19 0.7480 1.1 32.5 20.4 10 12.0 7800 9200 0.398
    6210 50 1.9650 90 3.5433 20 0.7841 1.1 35.0 23.2 10 12.7 7100 8300 0.454
    6211 55 2.1653 100 3.9370 21 0.8268 1.5 43.5 29.2 10 14.288 6400 7600 0.601
    6212 60 2.3620 110 4.3307 22 0.8661 1.5 52.5 36.0 10 15.081 6000 7000 0.783
    6213 65 2.5590 120 7.7244 23 0.9055 1.5 57.5 40.0 10 16.669 5500 6500 0.99
    6214 70 2.7559 125 4.9213 24 0.9449 1.5 62.0 44.0 11 16.669 5100 6000 1.07
    6215 75 2.9528 130 5.1181 25 0.9843 1.5 66.0 49.5 11 17.462 4800 5600 1.18
    6216 80 3.1496 140 5.7087 26 1.0236 2.0 72.5 53.0 11 18.256 4500 6300 1.40
    6217 85 3.3465 150 5.9055 28 1.1024 2.0 83.5 64.0 11 19.844 4200 5000 1.79
    6218 90 3.5433 160 6.2992 30 1.1811 2.0 96.0 71.5 10 22.225 4000 4700 2.15
    6219 95 3.7402 170 6.6929 32 1.2598 2.1 109 82.0 10 24.0 3700 4400 2.62
    6220 100 3.9370 180 7.0866 34 1.3386 2.1 122 93.0 10 25.4 3500 4200 3.14

    سری 6300

    بلبرینگ
    خیر     		حفاری
    د
    میلی متر     		O.D.
    D
    میلی متر     		عرض
    ب
    میلی متر     		غرنفر
    میلی متر
    میلی متر     		رتبه بندی بار بall Complement سرعت Maxrunout وزن / مجموعه
    پویا
    cr     		استاتیک
    cr     		خیر اندازه
    میلی متر     		گریس
    r/min     		روغن
    r/min     		کیلوگرم / مجموعه
    6300 10 0.3937 35 1.3779 11 0.4331 0.6 8.2 3.5 6 7.144 23000 27000 0.053
    6301 12 0.4724 37 1.4567 12 0.4724 1.0 9.7 4.2 6 7.938 20000 24000 0.06
    6302 15 0.5906 42 1.6535 13 0.5118 1.0 11.4 5.45 7 7.938 17000 21000 0.082
    6303 17 0.6693 47 1.8504 14 0.5512 1.0 13.5 6.55 7 8.731 16000 19000 0.115
    6304 20 0.7874 52 2.0472 15 0.5906 1.1 15.9 7.90 7 9.525 14000 17000 0.144
    6305 25 0.9843 62 2.4409 17 0.6693 1.1 21.2 10.90 7 11.500 12000 14000 0.232
    6306 30 1.1811 72 2.8346 19 0.7480 1.1 26.7 15.0 8 12.000 10000 12000 0.36
    6307 35 1.3779 80 3.1496 21 0.8268 1.5 33.5 19.1 8 13,494 8800 10000 0.457
    6308 40 1.5748 90 3.5433 23 0.9055 1.5 40.5 24.0 8 15.081 7800 9200 0.63
    6309 45 1.7716 100 3.9370 25 0.9843 1.5 53.0 32.0 8 17.462 7000 8200 0.814
    6310 50 1.9650 110 4.3307 27 1.0630 2.0 62.0 38.5 8 19.05 6400 7500 1.07
    6311 55 2.1653 120 4.7244 29 1.1417 2.0 71.5 45.0 8 20.638 5800 6800 1.37
    6312 60 2.3620 130 5.1181 31 1.2205 2.1 82.0 52.0 8 22.225 5400 6300 1.73
    6313 65 2.5590 140 5.7087 33 1.2992 2.1 92.5 60.0 8 24.0 4900 5800 2.08
    6314 70 2.7559 150 5.9055 35 1.3780 2.1 104.0 68.0 8 25.40 4600 5400 2.52
    6315 75 2.9528 160 6.2992 37 1.4567 2.1 113 77.0 8 26.988 4300 5000 3.02
    6316 80 3.1496 170 6.6929 39 1.5354 2.1 123 86.5 8 28.575 4000 4700 3.59
    6317 85 3.3465 180 7.0866 41 1.6142 3.0 133 970 8 30.1625 3800 4500 4.23
    6318 90 3.5433 190 7.4803 43 1.6929 3.0 143 107 8 31.75 3600 4200 4.91
    6319 95 3.7402 200 7.8740 45 1.7717 3.0 153 119 ب 34.000 3300 3900 5.67
    6320 100 3.9370 210 8.2677 47 1.8504 3.0 173 141 8 36.512 3200 3700 7.00
    6000 سری
    مدل بلبرینگ سطح مواد حلقه
    6000 ZV2 GCR15
    6001 ZV2 GCR15
    6002 ZV2 GCR15
    6003 ZV2 GCR15
    6004 ZV2 GCR15
    6005 ZV2 GCR15
    6006 ZV2 GCR15
    6007 ZV2 GCR15
    6008 ZV2 GCR15
    6009 ZV2 GCR15

    6200 سری
    مدل بلبرینگ سطح مواد حلقه
    6200 ZV3 GCR15
    6201 ZV3 GCR15
    6202 ZV3 GCR15
    6203 ZV3 GCR15
    6204 ZV2 GCR15
    6205 ZV2 GCR15
    6206 ZV2 GCR15
    6207 ZV2 GCR15
    6208 ZV2 GCR15
    6209 ZV2 GCR15

    سری 6300
    مدل بلبرینگ سطح مواد حلقه
    6300 ZV3 GCR15
    6301 ZV3 GCR15
    6302 ZV3 GCR15
    6303 ZV2 GCR15
    6304 ZV2 GCR15
    6305 ZV2 GCR15
    6306 ZV2 GCR15
    6307 ZV2 GCR15
    6308 ZV2 GCR15
    6309 ZV2 GCR15

محصولات مرتبط

درباره یفنگ

این شرکت یک شرکت حرفه ای است که در توسعه و تولید بلبرینگ های شیار عمیق مینیاتوری کوچک و متوسط فعالیت می کند، محصولات به طور گسترده در انواع میکرو موتورها، لوازم خانگی، تجهیزات ارتباطی، پزشکی، تجهیزات ورزشی، ماشین آلات نساجی، حمل و نقل و سایر زمینه ها استفاده می شود. این شرکت بیش از 200 کارمند دارد و مساحتی بیش از 6000 متر مربع را پوشش می دهد. ظرفیت تولید سالانه 25 میلیون دستگاه است. با فناوری پیشرفته داخلی "کنترل گام میکرو کامپیوتر" خط تولید بلبرینگ اتوماتیک میکرو، کوچک و متوسط، با نیروی فنی قوی و پردازش دقیق، تجهیزات تست، مجهز به موسسات اندازه گیری و بازرسی فیزیکی و شیمیایی، تمام ابزارها و تجهیزات به سطح پیشرو رسیده اند.

NINGBO YIFENG BEARING CO.,LTD.

ما شریک قابل اعتمادی هستیم که تخصص ما را برای موفقیت پروژه شما شکل می دهد.

گواهی افتخار

اخبار
دانش صنعت

تفاوت ساختاری بین بلبرینگ های شیار باز و یاتاقان های نوع مهر و موم شده چیست؟

مقدمه ای بر بلبرینگ های شیار عمیق
بلبرینگ های شیار عمیق به دلیل ساختار ساده، تطبیق پذیری و توانایی تحمل بارهای شعاعی و محوری یکی از پرمصرف ترین یاتاقان های نورد هستند. اندازه آنها استاندارد شده است، که باعث می شود به راحتی در سیستم های مکانیکی مختلف ادغام شوند. با این حال، بسته به کاربرد و شرایط محیطی، بلبرینگ های شیار عمیق را می توان به نوع باز و نوع آب بندی طبقه بندی کرد. تمایز کلیدی بین این دو در طراحی ساختاری آنها نهفته است، به ویژه اینکه آیا دستگاه های آب بندی محافظ گنجانده شده است.

ویژگی‌های ساختاری بلبرینگ‌های شیار عمیق باز
بلبرینگ های شیار عمیق را باز کنید هیچ وسیله آب بندی بین حلقه های داخلی و خارجی نداشته باشید. عناصر نورد و قفس در حالت اکسپوز قرار دارند که اجازه می دهد روان کننده ها به راحتی اضافه یا جایگزین شوند. این ویژگی ساختاری آنها را برای کاربردهایی که محیط تمیز است، شرایط روانکاری به خوبی حفظ می شود و در مواردی که تعمیر و نگهداری مکرر مورد نیاز است، مناسب می کند. عدم وجود مهر و موم همچنین به کاهش اصطکاک کمک می کند و یاتاقان های باز را برای عملکرد با سرعت بالا ایده آل می کند. با این حال، آنها در برابر گرد و غبار، رطوبت و سایر آلاینده ها آسیب پذیرتر هستند.

ویژگی های ساختاری بلبرینگ های شیار عمیق مهر و موم شده
در مقابل، بلبرینگ های شیار عمیق مهر و موم شده مجهز به دستگاه های آب بندی، معمولاً مهر و موم های لاستیکی یا سپرهای فلزی، در یک یا هر دو طرف یاتاقان هستند. این مهر و موم ها به گونه ای طراحی شده اند که روان کننده ها را در داخل یاتاقان نگه دارند و از نفوذ گرد و غبار، کثیفی و سایر آلاینده ها جلوگیری کنند. ساختارهای آب بندی همچنین به کاهش نیاز به تعمیر و نگهداری مکرر کمک می کند زیرا بلبرینگ روغن کاری را برای مدت طولانی تری حفظ می کند. با این حال، به دلیل آب بندی اضافی، یاتاقان های مهر و موم شده به طور کلی سطوح اصطکاک بالاتری نسبت به یاتاقان های باز دارند که می تواند حداکثر سرعت عملیاتی آنها را کمی محدود کند.

تحلیل تطبیقی سازه
اساسی ترین تفاوت ساختاری بین انواع باز و آب بندی در این است که یک عنصر آب بندی یکپارچه است یا نه. جزء آب بندی بر روش های روانکاری، فرکانس نگهداری و مقاومت در برابر شرایط خارجی تأثیر می گذارد. جدول زیر به طور خلاصه مقایسه ساختاری را نشان می دهد:

ویژگی بلبرینگ های شیار عمیق باز کنید بلبرینگ شیار عمیق مهر و موم شده
مهر / سپر هیچ، طراحی باز مهر و موم لاستیکی یا سپر فلزی در یک یا هر دو طرف
روانکاری به راحتی اضافه یا جایگزین می شود از پیش پر شده، جایگزینی محدود
حفاظت از آلودگی کم، بستگی به محیط دارد بالا، محافظت در برابر گرد و غبار و رطوبت
سطح اصطکاک کم، مناسب برای سرعت های بالا بالاتر به دلیل عنصر آب بندی
تعمیر و نگهداری روغن کاری مکرر مورد نیاز است حداقل تعمیر و نگهداری مورد نیاز است

تاثیر ساختار بر عملکرد
تفاوت های ساختاری بین بلبرینگ های باز و آب بندی شده به طور مستقیم بر عملکرد آنها تأثیر می گذارد. یاتاقان‌های باز، با اصطکاک کم خود، برای کاربردهای با سرعت بالا که می‌توان از روانکاری ثابت اطمینان حاصل کرد، مناسب هستند. بلبرینگ های مهر و موم شده با عناصر محافظ خود در محیط های گرد و غبار یا مرطوب پایدارتر هستند و نیاز به تعمیر و نگهداری کمتری دارند. این تفاوت ها به مهندسان اجازه می دهد تا بر اساس شرایط کاری ماشین آلات، نوع مناسب را انتخاب کنند.

کاربرد بلبرینگ های شیار عمیق باز
یاتاقان‌های باز معمولاً در کاربردهایی مانند موتورهای پرسرعت، ابزار دقیق و محیط‌هایی که شرایط عملیاتی تمیز حفظ می‌شوند استفاده می‌شوند. ساختار آنها امکان دسترسی مستقیم به روانکاری را فراهم می کند و آنها را برای سیستم هایی با دستگاه های روانکاری متمرکز مناسب می کند. صنایعی مانند ماشین‌آلات نساجی، ماشین‌ابزارها و میکروموتورها اغلب از طرح‌های باز بهره می‌برند که چرخه‌های روانکاری مکرر امکان‌پذیر باشد.

کاربرد بلبرینگ های شیار عمیق مهر و موم شده
یاتاقان های مهر و موم شده در محیط هایی که آلودگی یک نگرانی است، مانند لوازم خانگی، قطعات خودرو و ماشین آلات کشاورزی ترجیح داده می شوند. از آنجایی که ساختار آنها از ورود گرد و غبار و رطوبت جلوگیری می کند، به ویژه در تجهیزاتی که در شرایط بیرونی یا صنعتی کار می کنند مفید هستند. روانکاری مستقل آنها همچنین آنها را برای ماشین آلاتی که دسترسی به تعمیر و نگهداری محدود است ایده آل می کند.

مورد NINGBO YIFENG BEARING CO., LTD.
NINGBO YIFENG BEARING CO., LTD. یک تولید کننده حرفه ای است که در توسعه و تولید بلبرینگ های شیار عمیق مینیاتوری کوچک و متوسط ​​فعالیت دارد. این شرکت با بیش از 200 کارمند و ظرفیت تولید سالانه 25 میلیون دستگاه، بلبرینگ هایی را به طور گسترده در میکرو موتورها، لوازم خانگی، تجهیزات ارتباطی، تجهیزات پزشکی، ماشین آلات نساجی و سیستم های حمل و نقل عرضه می کند. خطوط تولید خودکار پیشرفته آنها، که توسط کنترل گامی میکروکامپیوتری پشتیبانی می شود، به آنها اجازه می دهد تا یاتاقان های نوع باز و مهر و موم شده را تولید کنند که نیازهای کاربردی مختلف را برآورده می کند. با ادغام نیروی فنی قوی با تجهیزات تست دقیق، این شرکت تضمین می کند که محصولات خود در شرایط عملیاتی مختلف پایداری خود را حفظ می کنند.

رهنمودهای انتخاب سازه
تصمیم گیری بین یاتاقان های باز و مهر و موم شده اغلب به عواملی مانند سرعت عملکرد، تمیزی محیطی و دسترسی به تعمیر و نگهداری بستگی دارد. مهندسان معمولاً هنگام انتخاب موارد زیر را در نظر می گیرند:

وضعیت نوع توصیه شده دلیل
محیط تمیز، عملکرد با سرعت بالا بلبرینگ باز اصطکاک کمتر، روانکاری آسان
محیط گرد و غبار یا مرطوب بلبرینگ مهر و موم شده حفاظت بهتر از آلودگی
امکان نگهداری مکرر بلبرینگ باز روانکاری can be replenished easily
دسترسی محدود به تعمیر و نگهداری بلبرینگ مهر و موم شده روانکاری از قبل روانکاری شده با ماندگاری طولانی

ملاحظات بلند مدت
در عملیات طولانی مدت، یاتاقان های باز ممکن است نیاز به نظارت و نگهداری مداوم بیشتری داشته باشند تا از سایش زودرس به دلیل آلودگی جلوگیری شود. از سوی دیگر، یاتاقان های مهر و موم شده، در حالی که نیاز به تعمیر و نگهداری کمتری دارند، ممکن است در نهایت دچار تخریب روانکار شوند که بدون جدا کردن یاتاقان قابل جبران نیست. بنابراین، انتخاب ساختاری باید با طول عمر مورد انتظار و محیط عملیاتی ماشین آلات متعادل باشد.

مزایا و محدودیت های هر سازه
تفاوت‌های ساختاری مزایا و محدودیت‌های متمایز را ایجاد می‌کنند. یاتاقان‌های باز برای سیستم‌های با سرعت بالا و به راحتی قابل نگهداری مفید هستند، اما به دلیل آسیب‌پذیری آنها در برابر آلودگی محدود می‌شوند. بلبرینگ های مهر و موم شده برای دوام در محیط های خشن مفید هستند اما در عملکرد با سرعت بالا به دلیل اصطکاک آب بندی محدود هستند. درک این مبادلات در طراحی تجهیزات قابل اعتماد ضروری است.
